Im Programmpaket LTplusCAD architektur ist zusätzlich und kostenlos auch die Standard-Architektur-Applikation für AutoCAD.LT 2009-2024 enthalten.

Für LTplusCAD architektur wird kein zusätzliches CAD-Programm benötigt.

Nur die kostenlos mitgelieferte Standard-Architektur-Applikation für AutoCAD.LT 2009-2024 benötigt ein passendes AutoCAD.LT und erweitert damit auch Ihr kleines AutoCAD.LT um die sonst fehlenden bauspezifischen Elemente, Schraffuren, Symbolkataloge.

Die Programmierung erfolgt mit der auch in AutoCAD.LT eingebauten Makrosprache, kann vom Anwender angepasst werden und  benötigt keine weiteren Zusatzprogramme, wie z.B. LispEnabler od. LT-Extender. Anwender von LTplusCAD architektur erhalten so ein zweites alternativ und kostenlos nutzbares CAD-Komplettsystem als Ergänzung zu ihrem AutoCAD LT.

Zum 01.02.2015 führte Autodesk ein neues Vertriebsmodell ein. Statt der jährlichen Updates wird jetzt eine Maintenance Subscription angeboten. Sie haben die Möglichkeit, sich beim Kauf einer Dauerlizenz zusätzlich für den Erwerb von Maintenance Subscription zu entscheiden. Mit der Autodesk Maintenance Subscription können Sie Ihre mit einer Dauerlizenz erworbene AutoCAD LT-Lizenz auf dem aktuellen Stand halten. Die Lizenzrechte der Maintenance Subscription ermöglichen die Nutzung älterer und aktueller Softwareversionen, die Installation auf Heim- und Bürocomputern sowie den Einsatz an mehreren Orten. In AutoCAD LT 2015-2024 hat Autodesk mittlerweile im Rahmen der Maintenance-Verträge ("Instandhaltung") ein paar kleine Änderungen vorgenommen - vermutlich um die ca. 600.-€/Jahr Abo-Gebühr zu rechtfertigen ;-)

Neue LTplus Versionen gibt es erfahrungsgemäß alle 2-3 Jahre, so ist z.B. auch für die LTplus für AutoCAD LT Version (Release 2009) erst  im Jahre 2013 ein Update empfohlen worden. Dazwischen werden aus den Anregungen der Kollegen die sog. Service-Releases erstellt und kostenlos weitergegeben. So können Anwenderwünsche und allgemeine Anpassungen schnell umgesetzt werden. Bis zur Freigabe einer neuen Version sind alle weiteren aktuellen Service-Releases kostenlos. Solange Autodesk die Funktionalität von AutoCAD LT nicht einschränkt, ist ein Update von LTplus für AutoCAD LT generell nicht notwendig. Einen Update-Zwang, wie ihn kommerzielle Anbieter mittlerweile eingeführt haben wird es bei der ArchitektenInitiative nicht geben, d.h. ein vergünstigtes Update erhält der Anwender auch noch nach Jahren, unabhängig von seiner bisherigen Version.

Ab sofort beinhalten alle LTplus-Versionen eine kostenlose Subskription für 2 Jahre, d.h. Sie erhalten jedes bis zum Ablauf erscheinende Update/Upgrade zu Ihrer LTplus Version als kostenloses ServiceRelease - siehe LTplus architektur kostenlose Subskription

Fazit...

Wer bereits eine AutoCAD.LT Version besitzt, bauspezifisch aber genauso wie gewohnt weiterarbeiten möchte, auf Erweiterungen durch kostenlose LISP-Programme aus dem Internet oder aus Fachzeitschriften verzichten möchte, dürfte mit LTplus architektur für AutoCAD.LT bereits zufrieden sein.

Anwender von LTplusCAD architektur erhalten so ein zweites alternativ und kostenlos nutzbares CAD-Komplettsystem als Ergänzung zu ihrem AutoCAD LT.

Sollten Sie aber kein AutoCAD LT besitzen, Wert auf mehr Unabhängigkeit durch professionelle Programmiersprachen wie LISP und C++ legen, und Interesse an der Weiterentwicklung von nicht-kommerziellen Programmen haben, dann sollten Sie LTplusCAD architektur StandAlone nicht nur wegen wegen des erheblich günstigeren Gesamtpreises in Betracht ziehen. LTplusCAD architektur enthält die notwendigen bauspezifischen Planungswerkzeuge für die Entwurfs- und Zeichnungserstellung in der Architektur. LTplusCAD architektur ist eigenständig lauffähig, d.h., es wird kein AutoCAD.LT benötigt.

es geht auch so...

Die LTplus architektur Applikation für AutoCAD.LT 2009-2024** ist bereits mit der V.15 auf neuestem Stand, d.h. ServiceReleases für aktuelle Versionen von AutoCAD.LT sind nicht nötig. Die derzeit unter AutoCAD.LT vorhandene Lisp-API nutzen wir noch nicht, weil Autodesk diese aus Marketing-Gründen schon einmal eingebaut - dann aber nach 1 Jahr wieder entfernt hat.

Der Leistungsumfang von LTplusCAD architektur konnte weitgehend auch unter AutoCAD.LT umgesetzt werden :

Die gesamte Menüstruktur wurde bauspezifisch angepaßt und übersichtlich geordnet. Menüs und Toolbars wurden um neue Kurzbefehle und Objektfänge (Bezugspunkt polar, kartesisch) erweitert.

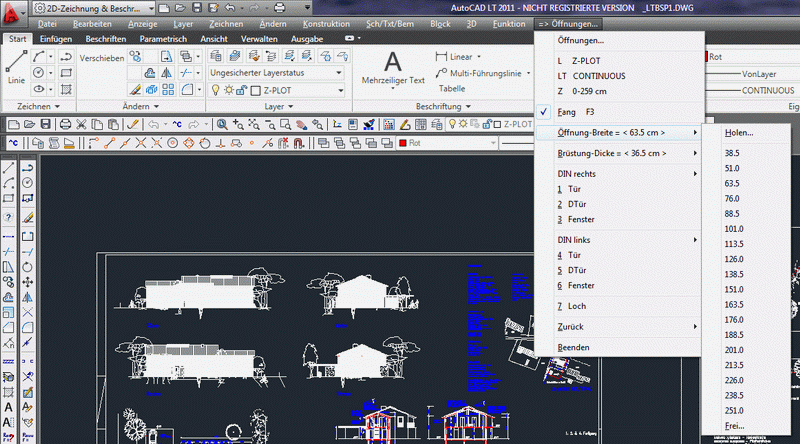

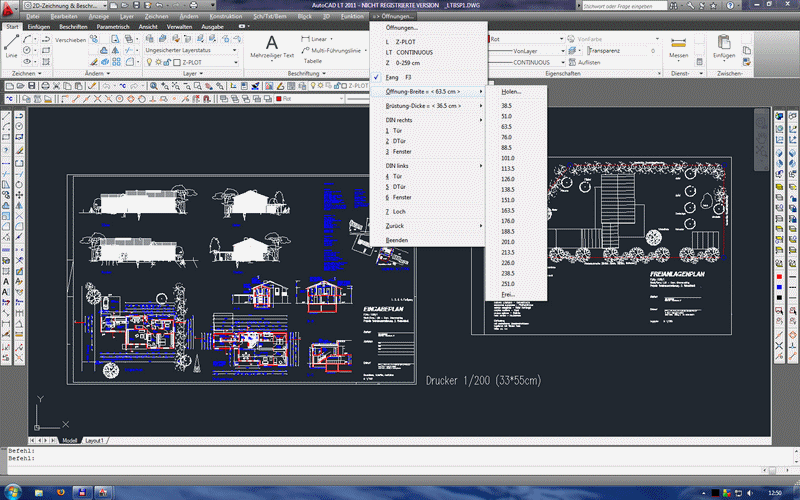

Parametrisierte Wände und Öffnungen : Wände, Türen, Fenster, Stürze, Brüstungen - auch dreidimensional, Layerverwaltung für dreidimensionalen Gebäudeentwurf.

Es gibt Icons für die am häufigsten genutzten Befehle. Die Layersteuerung ist jetzt komplett über Icons möglich, und es gibt auch hier den Layer Filter (*?*), sowie die Funktionen Layer-Status speichern & exportieren. Der 3D-Bereich wurde überarbeitet: flexible Layerverwaltung für 3D-Entwurf, Isometrien, Perspektiven, 3D-Grundkörper, Echtzeit-Render-Tool mit Phong-Shading, 3D-Modelle erstellen, anzeigen oder bearbeiten, 3D-Körper, wie Keil, Kugel, Pyramide, Zylinder.

Treppen, Kenngott-Treppen und weitere 2000 Symbole zu: Einrichtung, Sanitär, Ansichten, Planzeichen, Baum, Auto, Leute, DIN 1986, PlanzVo, Brandschutz, Bauvorlagen, Bebauungspläne und Elektroinstallation.

Bauspezifische Anpassungen : Städtebau, Bebauungsplan, 3D-Gebäudemodell, Brandschutz, Werkplanung, Aussparungen, Bewehrungspläne, Stahlbaumodul zeichnet vereinfacht Stahlbauprofile nach den Schneider-Bautabellen, Mengenermittlung mit Stücklisten.

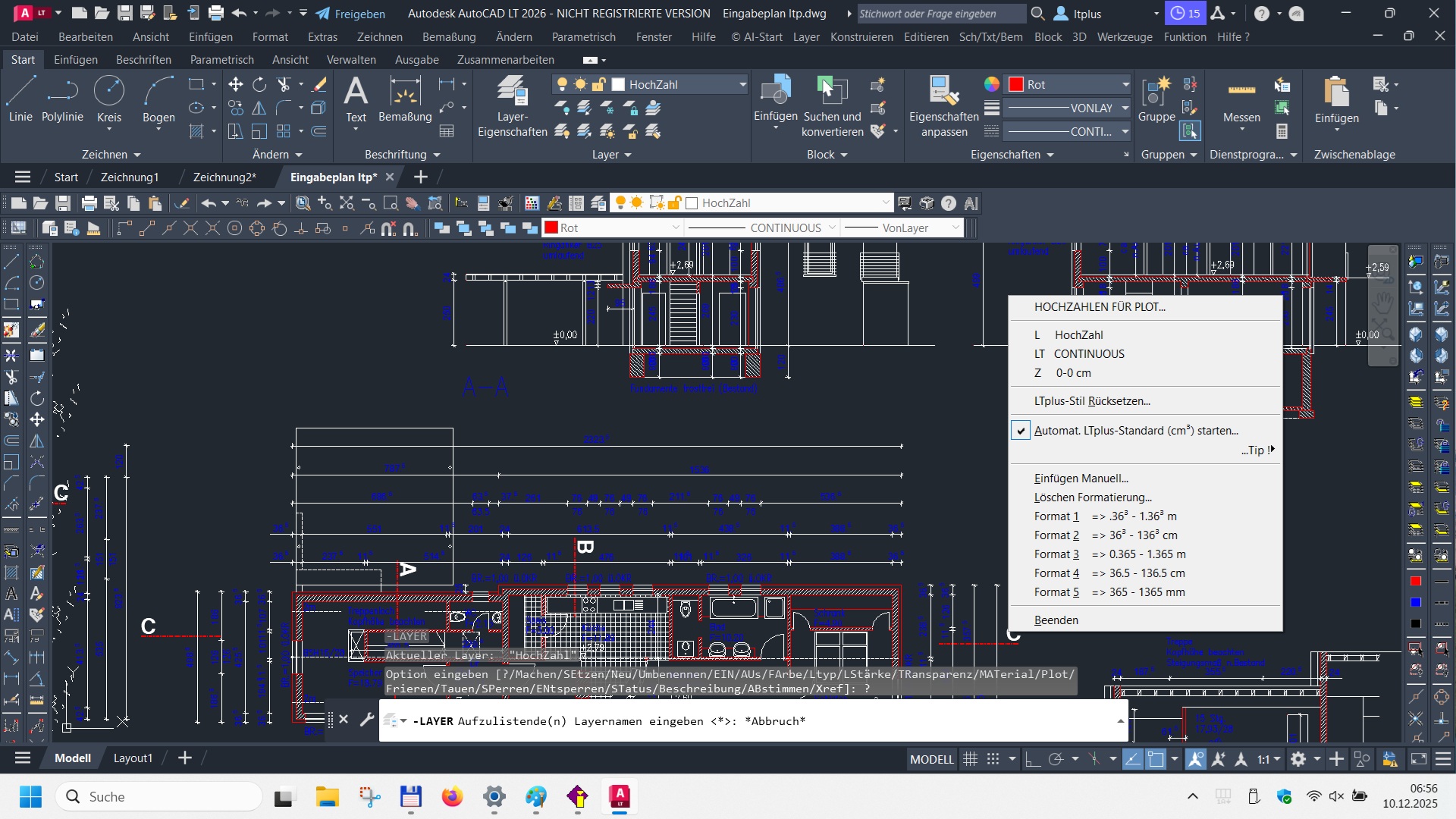

Auch unter AutoCAD LT gibt es eine Hochzahl für den LTplus-Standard (cm), d.h. die Hochzahl "5" kann vor dem Plot entweder in die Zeichnung "gestempelt" (oder in die Datei Ausgabe.dxf konvertiert werden - derzeit nur unter Win32bit). Vor dem letzten Plot sollte bei jedem CAD-System die Prüfung der Maße stehen. Durch Anklicken der entsprechenden Maßzahl wird dabei die Hochzahl hinzugefügt. Diese können auch wieder gelöscht werden. Dann werden die Maßzahlen entsprechend den drei dargestellten Vorlagen umformatiert und gerundet. Vorteil dieser Methode ist, daß die Maße assoziativ bleiben und ein mühsames Editieren des Maßtextes durch schnelleres Anklicken ersetzt wird. Bei anderen Applikationen werden die Hochzahlen schon beim Erstellen jeder einzelnen Maßkette als Text ( z.B. \{5 ) eingegeben, was zum Wegfall der Assoziativität führt.

Unter LTplus arbeiten wir im Maßstab 1:1. Die Eingabe erfolgt in CM (Fremdzeichnungen in anderen Maßstäben/Einheiten werden skaliert/automatisch kalibriert). Die LTplus-Architektur-Vorlage wird in der Zeichnung verwendet bzw. eine bestehende Zeichnung in diese geladen (als Block eingefügt).

Weiterhin als offene programmierbare AutoCAD Applikation incl. Quellcode. Damit sind alle Parameter und Funktionen vom Anwender bürospezifisch anpassbar. Da etliche Büros beide Systeme parallel nutzen, wurden Oberfläche und Funktionalität an die LTplus architektur StandAlone angeglichen.



3D-Freiform-Modeller für AutoCAD.LT ab Version 2009, Boolesche Operationen, Shading, Render, Raytrace, Animationen, Walkthrough, Präsentation, Materialien. Render-PlugIN im Lieferumfang enthalten, abstrahierende Architektur-Stile durch Anbindung an Google SketchUP. Immobilien-Präsentationen Exposes : LTplus-PlugIN zur Anbindung an Google SketchUP im Lieferumfang enthalten. Zahlreiche Werkzeuge als FreeWare enthalten...

In AutoCAD LT 2015-2024 hat Autodesk mittlerweile im Rahmen der Maintenance-Verträge ("Instandhaltung") ein paar kleine Änderungen vorgenommen - vermutlich um die ca. 600.-€/Jahr Abo-Gebühr zu rechtfertigen ;-)

Dateiformate

Allein aus Marketing-Gründen verändert/verschlüsselt Autodesk alle paar Jahre das Dateiformat - siehe: Allgemeine Hinweise zum Zeichnungsaustausch und Fremdzeichnung bearbeiten vs. Marketingüberlegungen

Nach der Installation

In den aktuellen AutoCAD LT Versionen setzen Sie in den AutoCAD LT Voreinstellungen die EINHEITEN auf KEINE EINHEITEN (siehe INSUNITS). Andernfalls rechnet AutoCAD LT seit 2009 beim Einfügen von Blöcken, wie z.B. den Öffnungs-Symbolen, einen gut gemeinten aber leider unbrauchbaren SkalierFaktor, wie z.B. Zentimeter oder Parsec, ein.

In AutoCAD LT 2015-2024 hat Autodesk den Arbeitsbereich "AutoCAD LT Klassisch" ersatzlos gestrichen und lädt als Vorgabe immer die Ribbon-Oberfläche des Arbeitsbereichs "Zeichnen und Beschriftung" zusammen mit einem neuen "Startmenü". Hier wird mit "Zeichnung STARTEN" die passende Zeichnungs-Vorlage (LTplus.dwt) geladen.

Die Anzeige des Pulldowns ARBEITSBEREICH ist z.B. unter AutoCAD LT 2018 erstmal deaktiviert:

Erst nach dem Einschalten oben links können Arbeitsbereiche gewählt und dann die MENÜLEISTE des jeweiligen Arbeitsbereichs eingeblendet werden.

Mengenermittlung

Die Systemvariable ATTDIA wurde auf ON=1 gesetzt, d.h. es öffnet sich ein unnützer Dialog, der die Mengenermittlung behindert. Abhife: setzen Sie ATTDIA auf OFF=0 und alles funktioniert wieder wie von früheren Versionen gewohnt. Beim Mengen-Export wählen Sie CDF (CommaDelimitedFormat) und installieren ggf. das LTplusAVA SR.7.15 indem Sie die im ZIP enthaltene 'LTava70.mdb' in Ihr AVA-Hauptverzeichnis kopieren.

LTplus-Wartungs-Assistent

Für all jene Kollegen, die mit der Installation, Handhabung von Benutzerkonten, oder Windows 7/8/8.1/10 im allgemeinen noch Umstellungsprobleme haben, stellen wir hier unseren LTplus-Wartungs-Assistenten für AutoCAD LT 2009-2024 zur Verfügung, der bei der Analyse und Optimierung des Betriebssystems >>> Download hier: als EXE oder ZIP hilft. Der Wartungs-Assistent setzt eine bereits erfolgte LTplus Installation voraus. Diese wird dann zugleich reinitialisiert, also auch ohne Neuinstallation wiederhergestellt und aktualisiert.

Vorlauf-Dateien

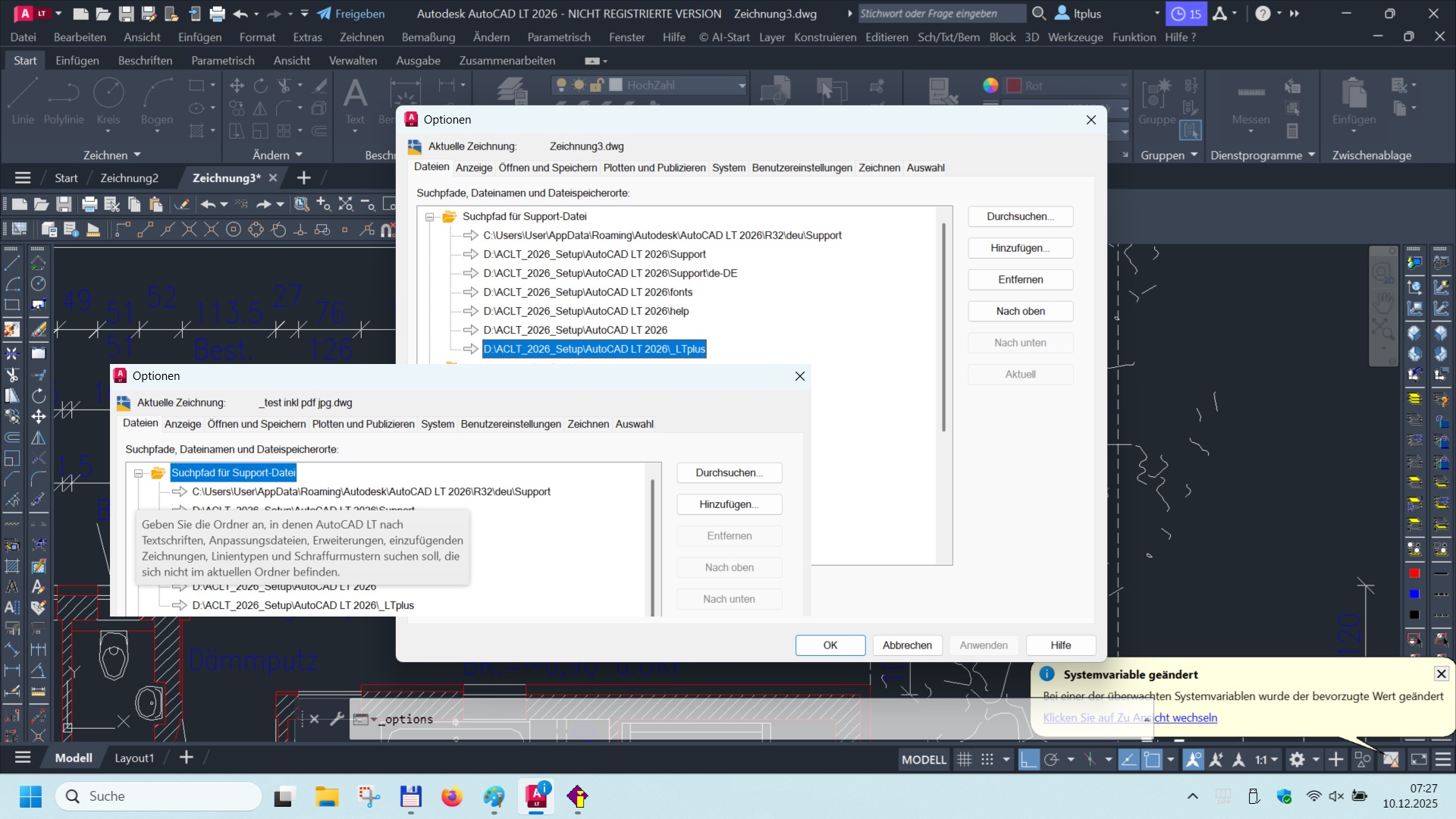

Der Import von Vorlagen funktioniert unter AutoCAD LT 2015-2024 nicht fehlerfrei - hier kommt gerne die Meldung "... referenziert sich selbst". Deshalb werden z.B. Öffnungen nur fehlerfrei gezeichnet, wenn die LTplus-Vorlage verwendet wird oder wenn Fremdzeichnungen in diese eingefügt werden (also nicht, wenn die LTplus-Vorlage in AutoCAD-Vorlagen oder Standardzeichnungen eingefügt wird). Verwenden Sie immer die fehlerfreie LTplus-Vorlage. Sie können hier ein Workaround herunterladen. Entpacken Sie das Archiv _LTplus.zip in Ihr AutoCAD LT - Verzeichnis, d.h. mit "Alle Extrahieren" entpacken/kopieren Sie die enthaltenen Dateien in das AutoCAD-Verzeichnis "\_LTplus". Damit werden die 4 LTplus-Vorlaufdateien (_LTplus.dwg/dwt und _LTplusT.dwg/dwt) im AutoCAD-Verzeichnis "\_LTplus" aktualisiert und der Fehler in AutoCAD LT behoben...

Nur beim ersten Start direkt nach der Installation sollte man zumindest 1 mal unter "AI-Start - Weitere LTplus Einstellungen" zumindest die "LTplus-Variablen INITIALISIEREN" um AutoCAD LT 2015-2024 auf sinnvolle deutsche Vorgaben einzustellen.

Gleiches erreicht man auch mit dem Menübefehl "Konvertiere in LTplus-Zeichnung" und dessen Icon im LTplus-Toolbar links oben :

Ansonsten scheint AutoCAD LT 2020-24 neben dem DWG-2018-Dateiformat auch in seiner Funktionalität kaum Unterschiede zur Version 2013 aufzuweisen.

Für all jene Kollegen, die mit der Installation, Handhabung von Benutzerkonten, oder Windows im allgemeinen noch Umstellungsprobleme haben, stellen wir unseren LTplus-Wartungs-Assistenten für AutoCAD LT 2009-2024 zur Verfügung.

Dieser setzt eine bereits erfolgte aktuelle LTplus Installation voraus,die damit zugleich reinitialisiert, also auch ohne Neuinstallation wiederhergestellt wird, und hilft bei der Analyse und Optimierung des Betriebssystems >>> Download hier: als EXE oder ZIP.

AutoCAD LT 2015-2024 hat neben dem DWG-2013/2018-Dateiformat auch in seiner Funktionalität kaum Unterschiede zur Version 2013/14 aufzuweisen. Auch AutoCAD LT 2015/16 hatte noch Probleme mit der Bildschirmdarstellung unter Windows 8/8.1 und 10/11. Der Grafikfehler tritt nur auf, wenn in OPTIONEN SYSTEM GRAFIKLEISTUNG die "Glatte Liniendarstellung" eingeschaltet ist - also abschalten...

Seit 2016 hat Autodesk den Arbeitsbereich "AutoCAD LT Klassisch" ersatzlos gestrichen und lädt als Vorgabe immer die Ribbon-Oberfläche des Arbeitsbereichs "Zeichnen und Beschriftung" zusammen mit einem neuen "Startmenü". Hier wird mit "Zeichnung STARTEN" die passende Zeichnungs-Vorlage (LTplus.dwt) geladen. Nur beim ersten Start direkt nach der Installation sollte man zumindest 1 mal unter "AI-Start - Weitere LTplus Einstellungen" zumindest die "LTplus-Variablen INITIALISIEREN" um AutoCAD.LT auf sinnvolle deutsche Vorgaben einzustellen - gleiches erreicht man auch mit dem Menübefehl "Konvertiere in LTplus-Zeichnung" und dessen Icon im LTplus-Toolbar links oben :

Für all jene Kollegen, die mit der Installation, Handhabung von Benutzerkonten, oder Windows im allgemeinen noch Umstellungsprobleme haben, stellen wir hier unseren LTplus-Wartungs-Assistenten für AutoCAD LT 2009-2024 zur Verfügung. Dieser setzt eine bereits erfolgte aktuelle LTplus Installation voraus,die damit zugleich reinitialisiert, also auch ohne Neuinstallation wiederhergestellt wird, und hilft bei der Analyse und Optimierung des Betriebssystems >>> Download hier: als EXE oder ZIP.

AutoCAD LT hat generell Probleme mit der Bildschirmdarstellung unter Windows 8/8.1/10/11 Der Grafikfehler tritt nur auf, wenn in OPTIONEN SYSTEM GRAFIKLEISTUNG die "Glatte Liniendarstellung" eingeschaltet ist - also abschalten...

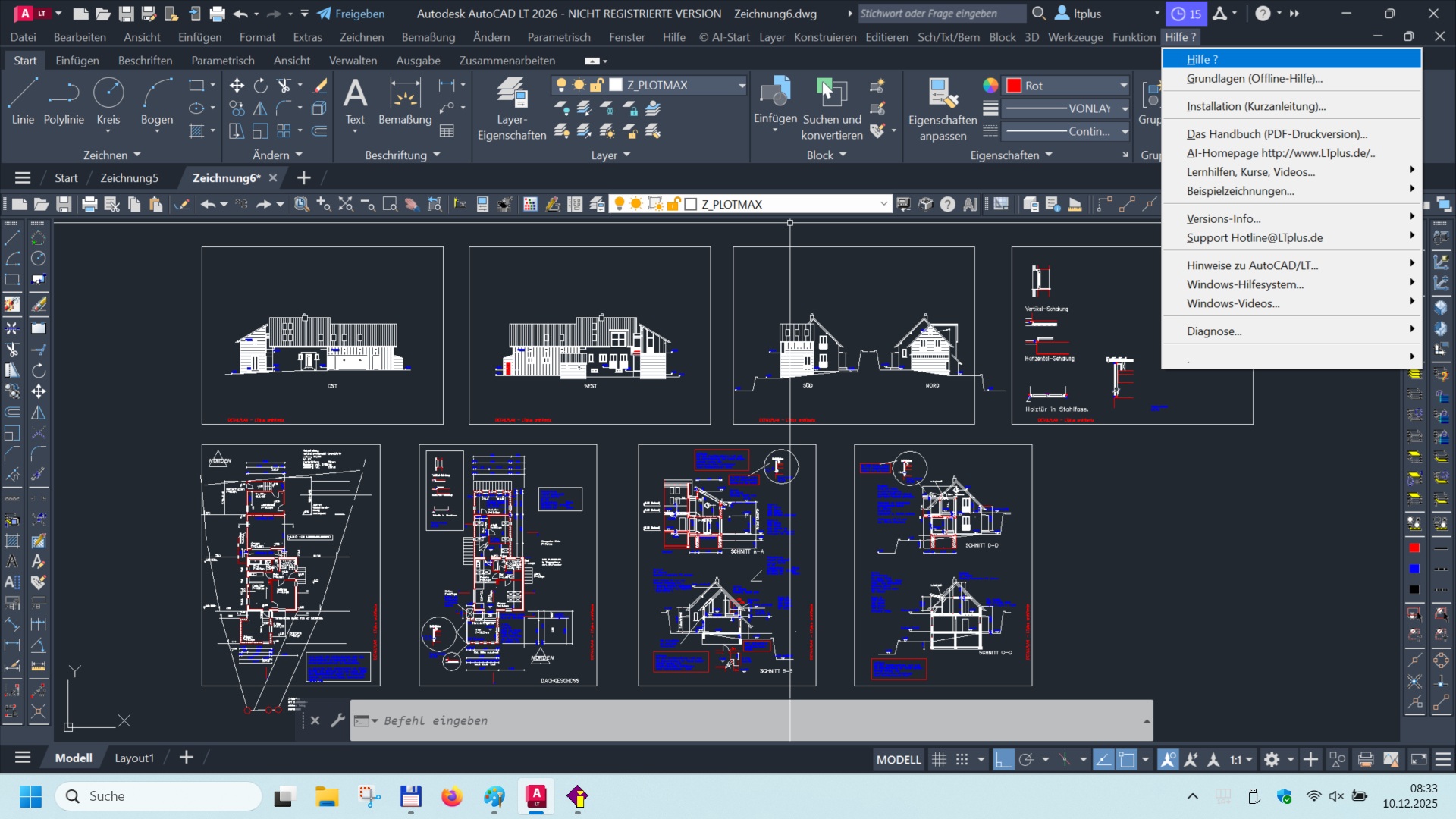

Statt der Icons für Handbuch und Online-Hilfe verwenden Sie momentan besser die entsprechenden Menübefehle. Der Import von Vorlagen funktioniert noch nicht fehlerfrei - hier kommt gerne die Meldung "... referenziert sich selbst". Deshalb werden z.B. Öffnungen nur fehlerfrei gezeichnet, wenn die LTplus-Vorlage verwendet wird oder wenn Fremdzeichnungen in diese eingefügt werden (also nicht, wenn die LTplus-Vorlage in AutoCAD-Vorlagen oder Standardzeichnungen eingefügt wird). Verwenden Sie immer die fehlerfreie LTplus-Vorlage...

Mit dem Icon ARBEITSBEREICHWECHSEL rechts unten im Statusbar kann man auf den Arbeitsbereich LTplus-Ribbons inkl. Menüleiste & Toolbars umschalten. Bereits angepasste Einstellungen der Arbeitsbereiche können geladen werden. Damit erübrigt sich meist die manuelle Anpassung der CUI/CUIX Dateien von AutoCAD.LT.

Eine ausführliche Anleitung zur CUIX-Anpassung (Ribbons) gibt es hier zum Download...

In den aktuellen AutoCAD LT Versionen setzen Sie in den AutoCAD LT Voreinstellungen die EINHEITEN auf KEINE EINHEITEN (siehe INSUNITS). Andernfalls rechnet AutoCAD LT seit 2009 beim Einfügen von Blöcken, wie z.B. der Öffnungs-Symbole, einen gut gemeinten aber leider unbrauchbaren SkalierFaktor, wie z.B. Zentimeter oder Parsec, ein. Weitere aktuelle Hinweise finden Sie im Programm, der Online-Hilfe, und aktuell auch im AI-Forum... , den FAQs und  hier zum Download...

Die CUI-Menüs werden seit Version 2010, unter: C:\Users\Appdata\Roaming\...\Support, nur noch kompiliert als CUIX abgelegt. Die gewohnten Menüs bekommt man mit dem Befehl : _MENUBAR : ON (bzw. 1) zurück. Nur AutoCAD-Experten sind noch in der Lage die CUI-Ribbons einzubinden bzw. zu verwalten. Den Anfang macht hier das Auffinden der Original-AutoCAD-Menüdatei meist unter : ..\Users\ltplus\AppData\Roaming\Autodesk\AutoCAD LT\R1?\deu\Support\ und oft zunächst unsichtbar auch unter : ..\autoCAD LT\UserDataCache\Support\ und auch im AutoCAD-Setup unter : ..\x86\de-DE\acadlt\Aclt\Program Files\Root\UserDataCache\Support\. Eine ausführliche Anleitung zur CUIX-Anpassung (Ribbons) gibt es hier zum Download...

ALLGEMEINER HINWEIS zu den aktuellen AutoCAD LT ServicePacks

Alle drei Jahre ändert Autodesk, wohl aus Gründen des Marketings, das Dateiformat, d.h. es muß auch unter allen anderen Autodesk-Produkten in eine ältere DWG-Version konvertiert werden. Leider beinhaltet dieses "Erstlingswerk" dann häufig auch wieder alte Fehler, z.B. die Einschränkungen des PreRelease von AutoCAD LT. Meist beseitigt Autodesk die Fehler dann innerhalb von 6 Monaten mit einem kostenlosen Service Pack 1.1 - also sollten Sie AutoCAD LT immer aktuell halten. Wenn Sie unsere LTplus Applikation unbedingt vor Erscheinen des jeweils ersten ServicePacks für AutoCAD LT benötigen, weil Sie anders nicht, oder nur unkomfortabel, mit Ihrem AutoCAD LT arbeiten können, dann bestellen Sie aus den oben genannten Gründen bis zum Erscheinen von Autodesks Service Pack 1.1 immer erstmal die Version mit 30-Tage-Rückgaberecht - siehe z.B. Autodesk-Website im August 2012 : "AutoCAD LT 2013 Service Pack 1 - Published date: 2012-Aug-22. Service Pack 1 for AutoCAD LT 2013 has been temporarily removed due to a newly discovered fatal error. The AutoCAD team is actively working on resolving this and a new service pack will be posted here as soon as it is available..."




Zeichnungsaustausch

Der Zeichnungsaustausch ist grundsätzlich unter allen CAD-Systemen problematisch, weil Informationen hier immer lediglich interpretiert und nicht 1:1 übernommen werden. Dies gilt z.B. auch für den Dateiaustausch zwischen einem puren AutoCAD und einem AutoCAD mit zusätzlicher Architektur-Applikation.

Die mit LTplus gespeicherten Zeichnungen sind aber auch ohne LTplus, unter jedem anderen DWG-DXF-kompatiblen Programm, ohne Einschränkungen les- und bearbeitbar. Das Einlesen von unverschlüsselten DWG- oder DXF-Dateien sollte für die allermeisten Programme möglich sein, weil praktisch alle namhaften Anbieter in der openDWG-Alliance vertreten sind. Mit LTplus erstellte Zeichnungen und auch Zeichnungen, die in LTplus importiert wurden, lassen sich von jedem anderen DWG-kompatiblen Programm verlustfrei einlesen und weiterbearbeiten. D.h., daß alle in LTplus dargestellten Informationen auch im Zielprogramm am Bildschirm erscheinen werden, wenn auch z.T. in anderer Darstellung.

Konventionen

Unter LTplus/AutoCAD arbeiten wir im Maßstab 1:1. Die Eingabe erfolgt in CM (Fremdzeichnungen in anderen Maßstäben/Einheiten werden skaliert/automatisch kalibriert). Die LTplus-Architektur-Vorlage wird in der Zeichnung verwendet bzw. eine bestehende Zeichnung in diese geladen (als Block eingefügt).

Datenformat

Das von LTplus erzeugte Datenformat ist offen zugänglich und damit zukunftssicher, weil die erzeugten Zeichnungen mit der Lizenz der openDWG-Alliance als echte allgemein einlesbare DWG/DXF-Dateien gespeichert werden. Anders als dies mittlerweile bei AutoCAD/LT selbst der Fall ist, wo entgegen den Anwenderbedürfnissen die Zeichnungen in einem proprietären und verschlüsselten Format gespeichert werden, das ohne die entsprechende Applikation (z.B. Architectural Desktop) selbst von AutoCAD/LT nicht mehr verlustfrei eingelesen werden kann, oder sogar immer die jeweils aktuellste AutoCAD/LT-Version fordert. AutoCAD/LT-Dateien werden beispielsweise seit 2004 in einem proprietären verschlüsselten DWG-Dateiformat gespeichert, das auch unter AutoCAD zu schweren Abstürzen mit Datenverlust ("ERROR--buffer overrun") führt - oder einfach mangels aktueller AutoCAD/LT-Version nicht geöffnet wird. Dieses Vorgehen eines kommerziellen Anbieters wendet sich gegen die Bedürfnisse der Anwender, weil es den Datenaustausch innerhalb und zwischen Architektur-/Ingenieur-Büros erschwert und teilweise sogar unmöglich macht. Deshalb ist LTplus mit Konvertern ausgestattet, die das unkomplizierte Einlesen auch dieser, von Autodesk Inc. wohl rein aus Marketingüberlegungen heraus, verschlüsselten Dateien sicherstellen. Sie können die Dateien mit den Konvertern in das zukunftssichere - weil unverschlüsselte - DWG 2000/14 Format übersetzen und weiterbearbeiten.

AutoCAD Dateiversionen AC...

AC 1032 2018 < kann nur noch von aktueller AutoCAD-Version ab 2018 gelesen werden **
AC 1027 2013 < Dateiformat von 2013 bis zur AutoCAD-Version 2017 unverändert (!)
AC 1024 2010
AC 1021 2007
AC 1018 2004
AC 1015 2000 < ab dieser Version sollte konvertiert werden, weil evtl. verschlüsselt...
AC 1014 r14
AC 1009 r11/12
AC 1006 r10
AC 1002 r2

** https://knowledge.autodesk.com/de/support/autocad/learn-explore/caas/sfdcarticles/sfdcarticles/DEU/How-to-convert-a-dwg-file-to-a-previous-format.html

Autodesk-Dateien werden seit Mitte 2017 erneut mit einem Algorithmus verschlüsselt um Anwender zum Update auf Version 2018 zu bewegen. Wie konvertiert man also eine "neuere" AutoCAD-Zeichnungsdatei (.dwg/.dxf) in ein älteres Format (z.B. 2017) um sie in einer "alten" Version von AutoCAD öffnen zu können ? Verwenden Sie die Funktion DWG konvertieren in der jeweils neuesten Version von DWG TrueView (kostenloser Download unter www.Autodesk.com). Dieser Umweg ist von Autodesk gewollt (Marketing) und hat nichts mit LTplus und ähnlichen Alternativen zu tun, sondern ist auch bei allen nicht-aktuellen AutoCAD-Versionen notwendig  - siehe Meldung von AutoCAD LT 2017 !




Die Konvertierung zu DXF wurde vom Autodesk-Marketing leider entfernt...

Fazit

Wer also DWGs von Kollegen nur einlesen und weiterverarbeiten möchte, wird hier auch bei LTplus keine Probleme bekommen. Wer aber als Dienstleister Zeichnungen lediglich editiert und dann an seinen Auftraggeber wieder im jeweiligen Zeichnungsformat zurückschicken muß, sollte besser den Kauf des vom Auftraggeber verwendeten Programms ins Auge fassen, besonders wenn dieser 100%-ige Kompatibilität zu seinem Programm voraussetzt, die über eine reine DWG-Kompatibilität weit hinausgeht - hier könnte bereits AutoCAD LT zusammen mit LTplus für AutoCAD LT die passende Lösung sein...

Lade Bild...

** Version für AutoCAD LT 2004 - 2008 ?

Alle drei Jahre ändert Autodesk, wohl aus Gründen des Marketings, das Dateiformat, d.h. es muß bei allen anderen Autodesk-Produkten in eine ältere DWG-Version konvertiert werden.

Der in die aktuellen Versionen bereits eingebundene openFX-3D-Modeller kann auch unter den älteren Versionen zusätzlich installiert werden. Installieren Sie dazu auch die aktuelle Version in ein temporäres Verzeichnis und kopieren Sie dann das Verzeichnis _LTtools in Ihre LT 2004-2008 Installation. Der Modeller kann dann via Explorer direkt im Verzeichnis _LTtools\openFX\DESIGN.EXE gestartet werden. Diese Vorgehensweise gilt auch für alle anderen Tools. Damit können Sie Ihr älteres AutoCAD LT noch einmal auf den aktuellen Stand bringen.

Lade Bild...

Gerade für die älteren AutoCAD LT Versionen vor 2009 ist auch der nachfolgende allgemeine Hinweis zu beachten. Seit Windows 7/8 sind die Windows-Unterordner C:\Programme bzw. C:\Program Files wie schon unter Vista beide readonly, d.h. enthaltene Dateien sind nach der Installation generell schreibgeschützt - können also nicht geändert werden. Deshalb lassen sich hier auch Ihre AutoCAD-Applikationen nicht laden. Sie sollten deshalb generell Programme NICHT in das Windows-Unterverzeichnis C:\PROGRAMME installieren. Installieren Sie ALLE PROGRAMME unter Vista und auch Windows 7/8 in ein beliebiges Verzeichnis wie z.B. "C:\Anwendungen", "X:\Programme" oder z.B. AutoCAD in "C:\AutoCAD" um es sinnvoll auch ohne Administratorrechte nutzen zu können - es gibt auch keinen Grund ein erheblich teureres Programm, wie Ihr AutoCAD, in das Unterverzeichnis des 100.-€ Windows zu packen...

Es geht auch anders...



Die LTplusCAD architektur StandAlone-VollVersion läuft auch in VMs und DualBoot-Systemen (Apple Bootcamp & Linux Grub) mit Apple MacOS X und Linux wie unter  Windows gewohnt. Nur die LTplus-AutoCAD-Applikation kann für die MAC-Version von AutoCAD.LT nicht genutzt werden, da sich AutoCAD.LT.MAC massiv von AutoCAD.LT.WIN unterscheidet.
